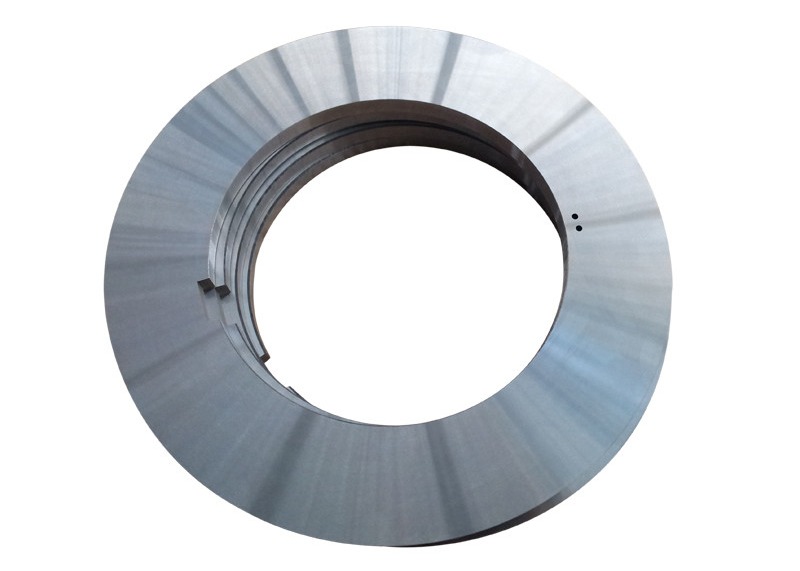

Pisau Slitter Rotary Baja Perkakas HRC 52-55 | SENDA

SENDA memproduksi pisau pemotong roda baja alat khusus HRC 52?? 55 untuk pemotongan longitudinal kumparan logam, lembaran, dan strip di bawah bahan dan kondisi operasi yang dikonfirmasi.

Diameter luar pisau, diameter dalam, ketebalan, tepi pemotong, dan struktur pemasangan dapat diproduksi sesuai dengan gambar, pisau yang ada, sampel, atau dimensi arbor.Pemilihan produk tidak hanya mempertimbangkan rentang kekerasan HRC 52-55, tetapi juga kelas baja alat, kondisi pengolahan panas, presisi pisau, konfigurasi alat, dan masalah pemotongan yang ada.

Perbedaan Produk

• Jenis pisau: pisau pemotong putar atas dan bawah
• Bahan: Baja alat yang dipilih sesuai dengan aplikasi pemotong
• Kekerasan akhir: HRC 52 ̊55
• Ukuran khusus: Diameter luar, diameter dalam, dan ketebalan
• Struktur khusus: tepi pemotong, jalan kunci, chamfer, dan fitur pemasangan
• Perkakas pendukung: Spacer, cincin karet atau PU, lempeng penyesuaian, dan cincin stripper baja
• Dasar pembuatan: Gambar, sampel, pisau yang ada, atau data mesin

Ringkasan Produk

HRC 52?? 55 pisau pemotong besi alat berputar dipasang pada arbor atas dan bawah dari garis pemotong.Koil atau strip logam melewati antara bilah dan terus-menerus terbelah ke arah longitudinal melalui kelonggaran horizontal yang terkontrol dan tumpang tindih bilah.

Bilah-bilah ini biasanya beroperasi sebagai bagian dari sistem alat pemotong yang lengkap daripada sebagai komponen pemotong individu.Cincin PU atau karet, dan cincin stripper baja.

Kompleks alat pemasangan kontrol:

• Posisi pisau pada balok
• Lebar pita yang sudah selesai
• Celah horizontal antara bilah atas dan bawah
• Perpaduan pisau
• Pengendalian jalur, panduan, dan pelepasan
• Akumulasi akurasi dimensi di berbagai posisi pemotongan

Oleh karena itu, kinerja pisau pemotong roda baja alat HRC 52 ‰ 55 tidak hanya tergantung pada kekerasan saja.dan alat perakitan harus bekerja sama.

Apa yang dimaksud dengan HRC 52? 55 untuk pisau pemotong putar?

HRC 52?? 55 adalah rentang kekerasan akhir yang ditentukan untuk konfigurasi bilah pemotong roda baja alat ini.Ini bukan kelas baja alat dan tidak harus diperlakukan sebagai kekerasan standar untuk setiap pisau pemotong putar.

Kesesuaian rentang kekerasan ini tergantung pada beberapa faktor:

• Kelas baja alat khusus
• Kondisi memadamkan, memperkuat, dan meringankan stres
• Kelas bahan yang dipotong
• Ketebalan material dan kekuatan tarik
• Diameter luar bilah, diameter dalam, dan ketebalan
• Geometri mutakhir
• Kecepatan pemotongan dan beban operasi
• Apakah kegagalan yang ada adalah keausan, deformasi tepi, atau chip

Dua bilah dengan kekerasan HRC 52 ̊55 yang sama dapat berkinerja berbeda ketika kelas baja, struktur pengolahan panas, dimensi, atau geometri tepi mereka berbeda.

Keseimbangan Antara Kekerasan, Kekuatan, dan Ketahanan Pakai

Pisau pemotong roda baja alat harus menyeimbangkan:

• Kekerasan
• Ketangguhan
• Kekuatan
• Ketahanan Pakai
• Pengendalian tepi
• Stabilitas dimensi

Kekerasan yang tidak cukup dapat menyebabkan micro-chipping, tepi chipping, atau retakan. Kekerasan yang tidak cukup atau ketahanan keausan dapat mengakibatkan deformasi tepi, keausan cepat, dan sering menggiling kembali.

Oleh karena itu, nilai HRC saja tidak cukup untuk menentukan apakah pisau cocok untuk jalur pemotongan tertentu.

Aplikasi dari HRC 52?? 55 Alat Baja Rotary Slitter Blades

Pengecoran panjang kumparan baja

Blades ini dapat digunakan untuk terus-menerus membagi gulungan baja lebar menjadi pita yang lebih sempit.dan kondisi tepi yang diperlukan.

Pemotongan Lembar dan Pita Logam

HRC 52 ‰ 55 pisau pemotong besi alat dapat dipertimbangkan untuk pemotong longitudinal dari aplikasi lembaran logam dan strip yang dikonfirmasi.dan desain tepi harus sesuai dengan beban pemotongan yang sebenarnya.

Garis pemotong multi-pisau

Pada garis pemotong multi-pisau, beberapa pisau, spacer, dan shims dipasang pada arbor yang sama.kesalahan dimensi terakumulasi dari tumpukan alat lengkap harus dikendalikan.

Keakuratan akumulasi yang buruk dapat menyebabkan posisi pemotongan yang berbeda memiliki celah yang berbeda dan hasil lebar strip yang berbeda.

Pemangkasan tepi gulungan

Untuk pemangkasan tepi gulungan, faktor-faktor berikut harus dipertimbangkan bersama:

• Ketebalan material
• Kondisi mutakhir
• Kebersihan horizontal
• Perpaduan pisau
• Kualitas tepi yang diperlukan
• Metode pembuangan tepi-sampah

Kondisi bahan yang digulung panas dan digulung dingin

HRC 52?? 55 pisau pemotong roda baja alat dapat dievaluasi untuk aplikasi bahan yang khusus digulung panas atau digulung dingin.Istilah "digelinding panas" dan "digelinding dingin" saja tidak cukup untuk menentukan konfigurasi bilah yang benar.

Evaluasi juga harus mencakup:

• Kelas material
• Kisaran ketebalan
• Kekuatan tarik
• Kondisi permukaan
• Kecepatan pemotongan
• Pengecatan beban
• Mode kegagalan bilah yang ada

Masalah umum dengan HRC 52 ̊55 Alat Baja Rotary Slitter Blades

Chipping canggih atau micro-chipping

Gejala-gejala yang Biasa

• Potongan lokal kecil muncul di tepi pemotong
• Chipping berulang kali terjadi di posisi keliling yang sama
• Kerusakan muncul di mana bilah atas dan bawah kontak
• Kerusakan tepi berkembang setelah periode operasi singkat
• Pemotong kembali di lokasi yang sama setelah penggilingan kembali

Mungkin Penyebabnya

• Ketahanan baja alat tidak sesuai dengan kondisi operasi
• Konfigurasi HRC 52 ∼ 55 tidak cocok untuk kelas baja yang dipilih
• Pengolahan panas atau tempering tidak dikontrol dengan benar
• Geometri tepi tidak sesuai dengan beban pemotongan
• Kebersihan horizontal terlalu kecil
• Perpaduan pisau berlebihan
• Fitting bor-ke-bor tidak stabil
• Air dari tiang terlalu banyak.
• Pita berisi pengelasan, bahan asing, atau perubahan ketebalan tiba-tiba

Arah Pemeriksaan

Baja alat, kekerasan, pengolahan panas, geometri tepi, celah horizontal, tumpang tindih, dan kondisi arbor harus diperiksa bersama.Chipping tidak harus ditangani hanya dengan meningkatkan atau mengurangi kekerasan.

Pakai pisau dengan cepat atau sering menggiling kembali

Gejala-gejala yang Biasa

• Patahnya menjadi kusam dengan cepat
• Tinggi burr meningkat seiring produksi berlanjut
• Interval penggilingan kembali menjadi lebih pendek
• Daerah yang berbeda dari pisau yang sama memakai pada tingkat yang berbeda
• Bilah dalam set alat yang sama menunjukkan keausan yang tidak konsisten

Mungkin Penyebabnya

• Ketahanan aus yang tidak cukup dari baja alat yang dipilih
• HRC 52-55 tidak sesuai dengan kondisi keausan saat ini
• Bahan celah memiliki kekuatan tinggi atau abrasiveness
• Kinerja pengolahan panas tidak stabil
• Kecepatan pemotongan atau beban operasi terus-menerus tinggi
• Kebersihan yang salah menciptakan gesekan yang berlebihan
• Keakuratan pisau atau arbor menyebabkan keausan lokal

Arah Pemeriksaan

Langkah pertama adalah membedakan antara:

• Pengeboran tepi seragam
• Pakaian satu sisi
• Pakaian lingkaran lokal
• Pakaian kontak antara bilah atas dan bawah
• Pakaian abnormal pada posisi alat tertentu

Ketika kegagalan utama adalah konsisten cepat dan seragam keausan daripada serpihan, alat lain kelas baja, rentang kekerasan, atau bahan pisau mungkin perlu dievaluasi.

Peningkatan Burr yang Mengiris

Peningkatan burrs tidak selalu berarti bahwa HRC 52?? 55 terlalu rendah.

Kondisi berikut juga harus diperiksa:

• Pakaian mutakhir
• Kebersihan horizontal yang terlalu besar atau terlalu kecil
• Kepadatan bilah dan paralelisme
• Kesalahan akumulasi dari spacer dan shims
• Kondisi bahu tiang dan aliran kerja
• Perubahan ketebalan atau kekuatan strip
• Urutan alat dan kondisi kunci

Kontak pisau atas dan bawah

Bahkan ketika baja alat dan kekerasan HRC 52 ∼ 55 sesuai, bilah atas dan bawah dapat bersentuhan karena:

• Kepadatan yang tidak cukup
• Parallelisme yang tidak cukup
• Pas yang tidak stabil dari lubang ke poros
• Kesalahan konsentrisitas yang berlebihan atau aliran
• Jarak terbuka horizontal diatur terlalu kecil
• Kesalahan spacer terakumulasi
• Tekanan penguncian yang tidak merata
• Kondisi bahu arbor yang buruk

Kontak pisau dapat menyebabkan:

• Pembuatan chip canggih
• gesekan dan panas yang tidak normal
• Pakaian lokal
• Kerusakan pisau
• Penghentian produksi dan reset alat

Lebar celah yang tidak stabil

Ketika variasi lebar strip terjadi dalam set alat yang sama, hal berikut harus diperiksa:

• Konsistensi ketebalan bilah
• Ketebalan spacer
• Kesepakatan Penyesuaian
• Ukuran alat yang terkumpul
• Kondisi bahu balok
• Tekanan pengunci
• Ketegangan strip dan pelacakan

Masalah-masalah ini terutama berkaitan dengan presisi alat dan kondisi perakitan.

Mengapa Kekerasan Sendiri Tidak Bisa Mengatasi Masalah yang Membinasakan

HRC 52?? 55 menggambarkan kekerasan bilah, tetapi kinerja sebenarnya dari bilah pemotong putar dikendalikan oleh beberapa faktor yang berinteraksi.

Oleh karena itu, kesesuaian pisau pemotong roda baja alat HRC 52 ‰ 55 harus ditentukan melalui evaluasi lengkap kondisi material dan mesin.

HRC 52 ̊55 Spesifikasi Bilah Slitter Rotary Tool Steel

Referensi Toleransi Produksi

Persyaratan presisi akhir tergantung pada diameter luar pisau, ketebalan, baja alat, struktur, dan persyaratan pesanan.

Catatan

• Toleransi ketebalan ± 0,001 mm tidak berlaku untuk setiap ukuran pisau.
• Persyaratan datar bervariasi tergantung pada diameter pisau dan ketebalan.
• Ra 0,1 μm adalah akhir yang dipoles yang tersedia untuk ukuran bilah yang berlaku.
• Toleransi lubang, konsentrisitas, aliran, dan persyaratan keyway harus dikonfirmasi secara terpisah dari gambar.

Bagaimana cara kerja HRC 52?? 55 Tool Steel Rotary Slitter Blades?

1. Pisau atas dan bawah dipasang pada arbor masing-masing.
2. Perpisah presisi menentukan posisi pisau dan target lebar celah.
3. Skim penyesuaian memberikan koreksi dimensi yang halus dalam perakitan alat.
4. Lengan atas dan bawah diatur dengan jarak kosong horizontal yang diperlukan.
5. Overlap bilah yang terkontrol menghasilkan pemotongan berputar terus menerus.
6. Cincin stripper karet, PU, atau baja membantu menahan strip, membimbing, dan melepaskan.

Selama operasi, tepi pemotong baja alat HRC 52 ‰ 55 mengalami tekanan penggunting, gesekan, dan beban lokal.Pakaian yang tidak merata, atau burrs bahkan ketika bahan pisau dan kekerasan yang tepat.

Alat pendukung untuk pisau pemotong putar HRC 52 ∼ 55

Perpisah baja presisi

Precision spacers mengontrol posisi pisau di arbor dan menentukan target lebar celah.Keakuratan spacer secara langsung mempengaruhi dimensi tooling terakumulasi dan celah yang sebenarnya di setiap posisi pemotongan.

Cincin PU atau Karet

Cincin PU atau karet membantu menahan strip, panduan, pelepasan material, dan perlindungan permukaan.Bahan cincin dan kekerasan harus dipilih sesuai dengan bahan celah dan kondisi operasi.

Adaptasi Menakutkan

Pengaturan shims memberikan koreksi halus untuk pengaturan alat dan posisi bilah.

Cincin Stripper Baja

Cincin stripper baja dapat membimbing dan melepaskan strip sempit atau bahan tipis. dimensi, posisi, dan tekanan operasi harus sesuai dengan bilah putar, lebar strip target,dan struktur mesin.

Prinsip Pengendalian Alat

Kekerasan HRC 52-55 yang cocok tidak dapat mengkompensasi celah yang salah, kesalahan spacer, aliran arbor, atau perakitan alat yang tidak stabil.

Informasi yang Dibutuhkan untuk Memilih HRC 52?? 55 Tool Steel Rotary Slitter Blades

Bahan yang Diiris

• Nama bahan dan kelas
• Berkualitas tinggi, berkualitas rendah, berkualitas rendah, berkualitas rendah, berkualitas rendah, berkualitas rendah, berkualitas rendah, berkualitas rendah, berkualitas rendah, berkualitas rendah, berkualitas rendah, berkualitas rendah, berkualitas rendah
• Kisaran ketebalan material
• Kekuatan tarik atau hasil
• Persyaratan permukaan dan tepi

Informasi pisau dan mesin

• Diameter luar
• Diameter dalam
• Ketebalan bilah
• Dimensi poros
• Model mesin pemotong
• Kecepatan pemotongan
• Lebar jalur target
• Kebersihan horizontal dan tumpang tindih yang ada

Kinerja Blade Saat Ini

• Bahan bilah saat ini
• Kekerasan bilah arus
• Waktu operasi atau interval penggilingan kembali
• Celah yang sudah ada, bubur, keausan yang tidak merata, atau kontak pisau
• Apakah pakaian seragam atau lokal
• Kondisi material tepi pemotong dan celah yang ada

Persyaratan Alat Pendukung

• Jumlah pisau
• Spesifikasi spacer
• Persyaratan cincin karet atau PU
• Persyaratan penyesuaian-shim
• Persyaratan cincin stripper baja
• Struktur penguncian dan kondisi lereng

Parameter ini digunakan untuk menentukan baja alat, persyaratan pengolahan panas, presisi dimensi, geometri tepi, dan konfigurasi alat lengkap.

Verifikasi Kekerasan Selesai

Kekerasan akhir dari konfigurasi produk ini diperiksa terhadap kisaran HRC 52 ̊55 yang ditentukan.

Pemeriksaan kekerasan harus dipertimbangkan bersama-sama dengan pemeriksaan dimensi dan kondisi tepi. pisau dapat memenuhi kekerasan yang diperlukan tetapi masih melakukan tidak konsisten jika rata, paralelisme,Bore fit, runout, atau kondisi tepi pemotongan tidak memenuhi persyaratan alat.

Persyaratan inspeksi dapat mencakup:

• Kekerasan akhir
• Ketebalan
• Permukaan rata
• Paralelisme
• Dimensi bor
• Konsentrisitas atau aliran
• Kondisi permukaan
• Integritas mutakhir

Kapan HRC 52?55 Harus Dievaluasi Kembali?

Rentang kekerasan lain atau bahan pisau mungkin perlu dievaluasi ketika:

• Kegagalan utama adalah cepat dan seragam keausan daripada chip
• Bahan celah memiliki kekuatan tinggi atau abrasiveness
• Jalur ini beroperasi terus menerus untuk waktu yang lama
• Perlu retensi yang lebih canggih
• Bahan ini sangat tipis dan sangat sensitif terhadap burrs
• Aplikasi mungkin lebih cocok untuk HSS atau bilah tungsten karbida
• Bilah baja alat HRC 52 ‰ 55 yang ada tetap tidak stabil setelah kondisi alat dan mesin telah dikoreksi

Bahan-bahan pisau lainnya harus disebutkan di sini hanya untuk menjelaskan batas pilihan.

Dimensi dan Struktur Pemasangan Khusus

HRC 52?? 55 alat baja rotary slitter blade dapat diproduksi dengan proyek-spesifik diameter luar, dimensi lubang, ketebalan, keyways, chamfers, dan struktur pemasangan.

Rincian struktural ini harus dikonfirmasi sesuai dengan susunan arbor dan alat bukan dipilih secara independen.Fitting lubang yang tidak sesuai atau struktur keyway dapat menyebabkan posisi yang tidak stabil, beban yang tidak merata, atau aliran tambahan selama operasi.

Informasi berikut biasanya ditinjau:

• Diameter luar bilah
• Diameter dan toleransi bor
• Ketebalan bilah
• Dimensi dan posisi kunci
• Persyaratan Chamfer
• Bahu balok dan struktur penguncian
• Arah rotasi jika berlaku
• Gambar pisau atau sampel yang ada

Heat treatment and precision grinding are carried out with consideration for the blade dimensions and structure because large-diameter or thick tool steel blades may require additional control of deformation and dimensional stability.

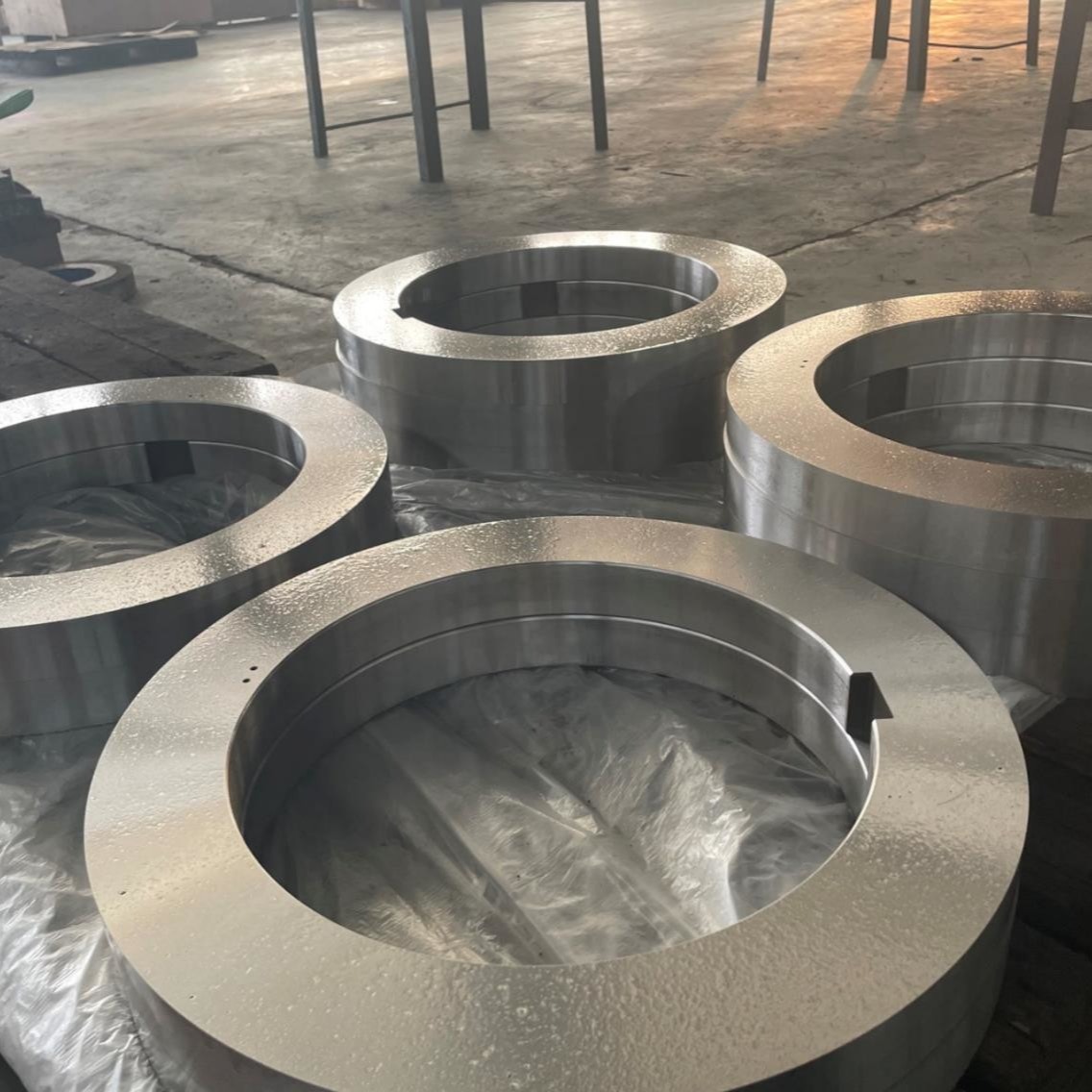

Manufaktur dan Inspeksi

Baja Alat dan Pengolahan Panas

• Tinjauan kelas baja alat
• Pembuatan bahan kosong atau dipalsukan
• Pengolahan panas
• Mengatasi
• Pengobatan untuk meringankan stres
• Pemeriksaan kekerasan selesai pada HRC 52 ̊55

Mesin presisi

• Penggilingan permukaan kasar dan akhir
• Penggilingan lubang presisi
• Penggilingan dengan diameter luar
• Mesin pemotong ujung
• Pengolahan chamfer atau keyway
• Pengeboran
• Demagnetisasi

Item Pemeriksaan

• Diameter luar
• Diameter dalam
• Ketebalan
• Kekerasan
• Permukaan rata
• Paralelisme
• Konsentrisitas atau aliran operasi
• Keruwetan permukaan
• Kondisi mutakhir
• Kunci dan fitur pemasangan

Item inspeksi dan nilai penerimaan ditentukan sesuai dengan gambar produk dan persyaratan pesanan.

FAQ

Apa itu HRC 52 ‰ 55 alat baja rotary slitter bilah?

Mereka adalah pisau pemotong putar yang diproduksi dari baja alat khusus aplikasi dan diobati panas hingga HRC 52 ∼ 55.Mereka dipasang pada arbor atas dan bawah garis pemotongan untuk kumparan logam dikonfirmasi, aplikasi pemotong lembaran, dan strip.

Apakah HRC 52?? 55 cocok untuk setiap aplikasi pemotongan kumparan baja?

Tidak, kesesuaian juga tergantung pada bahan, ketebalan, kekuatan, dimensi pisau, kecepatan pemotongan, kondisi mesin, dan masalah pemotongan saat ini.

Kenapa pisau baja alat HRC 52 ′′ 55 masih bisa pecah?

Chipping mungkin terkait dengan ketangguhan baja alat, pengolahan panas, geometri tepi, celah horizontal, tumpang tindih bilah, aliran arbor, atau dampak abnormal.

Apakah meningkatnya burrs berarti bahwa HRC 52 ̊55 terlalu rendah?

Tidak harus, juga harus diperiksa keausan ujung, celah horizontal, rataan bilah, paralelisme, kesalahan alat yang terkumpul, dan kondisi arbor.

Dapatkah setiap bilah pemotong putar mencapai toleransi ketebalan ± 0,001 mm?

Tidak. Toleransi ketebalan yang tersedia tergantung pada diameter luar pisau, ketebalan, struktur, baja alat, dan persyaratan pesanan khusus.

Bisakah pisau dibuat dari sampel yang sudah ada?

Bilah dapat dievaluasi dan diproduksi sesuai dengan bilah yang ada, gambar, sampel, atau data mesin.dan masalah operasi juga harus diidentifikasi.

Dapatkah spacer dan cincin karet yang disediakan dengan pisau?

Spacer, ring karet atau PU, shims penyesuaian, dan ring stripper baja dapat dikonfigurasi sesuai dengan persyaratan alat pemotong lengkap.

Bagaimana saya bisa menentukan apakah pisau harus digiling ulang atau diganti?

Pakaian tepi normal yang menyebabkan peningkatan burrs dapat dikoreksi dengan menggiling kembali ketika tubuh pisau tetap cocok untuk penggunaan yang aman.atau deep chipping memerlukan penilaian teknis terpisah.

Penggilingan dan Pemeliharaan

HRC 52?? 55 pisau pemotong besi alat putar dapat dievaluasi untuk penggilingan ulang sesuai dengan keausan tepi dan kondisi tubuh bilah.

Penggilingan ulang harus mengembalikan lebih dari sekilas tepi.

• Diameter luar
• Ketebalan
• Permukaan rata
• Paralelisme
• Konsistensi diameter luar dalam set bilah yang sama
• Retakan atau kerusakan parah
• Perpaduan bilah setelah penggilingan kembali
• Kompatibilitas dari peralatan lengkap setelah perubahan dimensi

Untuk pisau yang digunakan sebagai set yang cocok, dimensi penggiling kembali harus dievaluasi bersama-sama.
